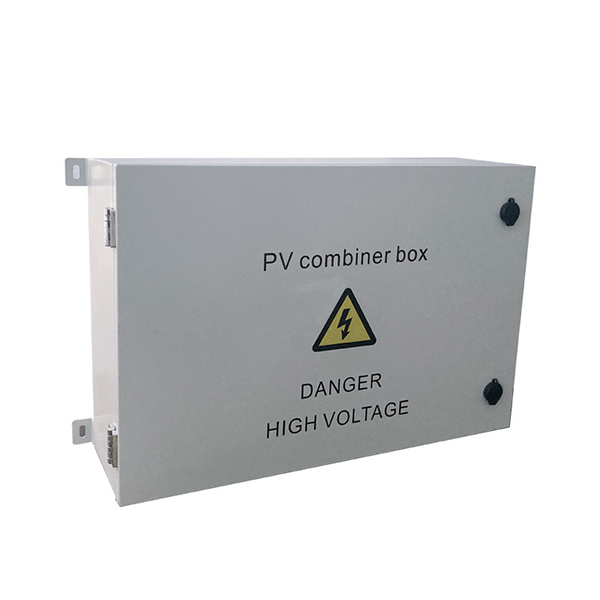

Combinatore fotovoltaico impermeabile a una scatola di giunzione, che è un armadio elettrico che unisce in modo sicuro più fili e cavi attraverso varie porte di ingresso. Una scatola di collegamento solare combina l'uscita di numerose stringhe di moduli fotovoltaici per il collegamento all'inverter.
Combinatore FV impermeabile Per un grande sistema di generazione di energia FV, Al fine di ridurre la connessione alla rete tra l'inverter connesso alla rete e l'armadio, È conveniente mantenere e migliorare l'affidabilità. È necessario aggiungere un bus CC tra il FV inverter connesso alla rete e l'armadio. I prodotti della serie di scatole combinate di protezione contro i fulmini FV AC dell'azienda sono appositamente progettati per soddisfare questo requisito, possono essere composti da prodotti inverter FV abbinati a soluzioni complete di sistemi FV. Utilizzando la scatola di combinazione CA, l'utente può in base alla corrente di ingresso nominale dell'armadio di alimentazione CA e tensione, l'uscita di un certo numero di inverter collegati alla rete tramite dispositivo di protezione contro i fulmini e interruttore automatico per la confluenza, un comodo armadio elettrico a livello di accesso.
| Numero | Parametro | Valore |
| 1 | Dimensione (millimetro) | 900x700x220 (L*A*P) 900x743x220 (L*A*P) |
| 2 | Tensione nominale di ingresso (V) | 480 V CA |
| 3 | Tensione nominale di isolamento (V) | 690 V CA |
| 4 | Frequenza nominale (Hz) | 50 |
| 5 | Corrente nominale della sbarra (A) Autobus orizzontale |
400A |
| 6 | Valore efficace della corrente ammissibile di breve durata lcw (1 sec) (KA) Autobus orizzontale |
30 |
| 7 | Valore massimo nominale di corrente ammissibile di breve durata lpk(KA) Autobus orizzontale |
30 |
| 8 | Tensione di tenuta alla frequenza di rete per 1 minuto (V) | 2500VA |
| 9 | Aumento della temperatura: Conforme a IEC 947-1 per l'aumento della temperatura: e l'aumento della temperatura non supera i corrispondenti requisiti standard del componente. | Terminali per conduttori isolati esterni: non più di 70 K, Collegamento sbarre (rame-rame) Non più di 70 K, Gestire la superficie dell'isolamento non è superiore a 25 K, Guscio e guaina contattabili, la superficie metallica non è superiore a 30 K. |
