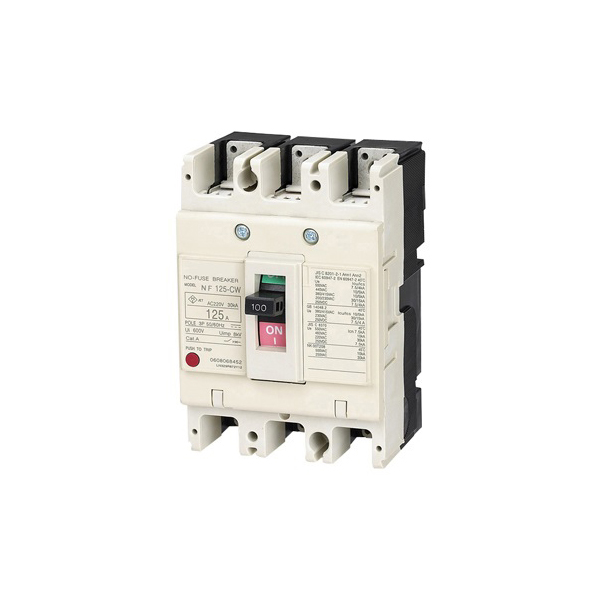

L'interruttore solare scatolato è un interruttore industriale di nuova concezione da ZHECHI secondo lo standard internazionale.
L'interruttore solare scatolato è un interruttore industriale di nuova concezione da ZHECHI secondo lo standard internazionale.
Viene utilizzato in circuiti con tensione nominale inferiore a 690 V, corrente di lavoro nominale fino a 400 A per trasformazioni e avviamenti poco frequenti dei motori.
| Dimensione della cornice | 250 | Tensione nominale di tenuta all'impulso Uimp (kV) | 8 |
| Modello | SGM3 DC-250 | Livello di capacità di interruzione | H |
| Numero di poli | 3,4 | Potere di interruzione nominale finale in cortocircuito lcu(kA) | 40 |
| Corrente nominale (A) In | 16,20,25,32,40,50, 63,80,100,125,140, 160,180,200, 225,250 |
Potere di interruzione nominale di servizio in cortocircuito lcs(kA) | 20 |
| Tensione nominale di esercizio Ue(V) | DC750, DC1000, DC1500 | Applicabilità dell'isolamento | sì |
| Standard | IEC60947-2 | Resistenza meccanica Resistenza elettrica |
5000 10000 |
| Temperatura di riferimento | 40ºC/50ºC | Distanza dell'arco | â50 |
| Tensione nominale di isolamento Ui (V) | 1000 | Dimensioni 3P mm(L*P* H) 4P |
165*107*103 |
| 165*142*103 |
