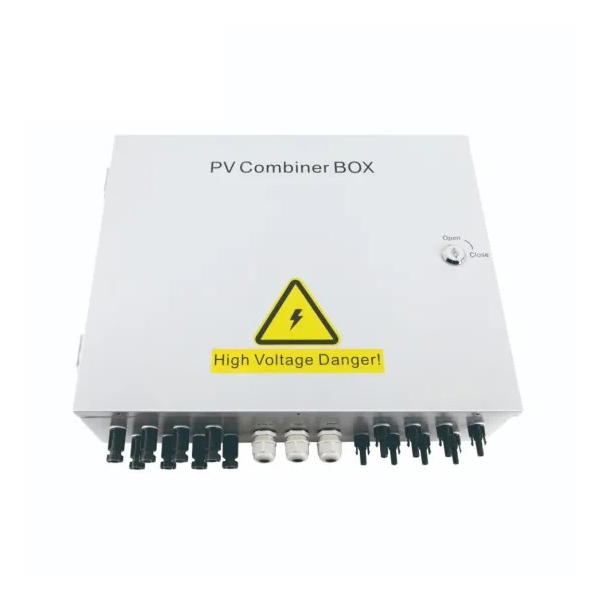

Scatola di distribuzione del sistema di pannelli solari IP65 a una scatola di giunzione, che è un armadio elettrico che unisce in modo sicuro più fili e cavi attraverso varie porte di ingresso. Una scatola di collegamento solare combina l'uscita di numerose stringhe di moduli fotovoltaici per il collegamento all'inverter.
Scatola di distribuzione del sistema di pannelli solari IP65 Ingresso CC sintetico di 24 componenti fotovoltaici a 1 uscita. Ogni canale è con un fusibile. Il lato di uscita è dotato di protezione contro i fulmini e interruttore automatico. Semplifica notevolmente il cablaggio in ingresso dell'armadio di distribuzione dell'alimentazione CC e dell'inverter. Realizza protezione contro i fulmini, protezione da cortocircuito e protezione da messa a terra. Box combinatore fotovoltaico diviso in due tipologie: box intrlligent e box non intelligente. Il combinatore fotovoltaico intelligente è dotato di un'unità di monitoraggio, quindi rileva la corrente di ingresso di ciascuna stringa, rileva la temperatura interna, rileva lo stato di protezione contro i fulmini, rileva lo stato dell'interruttore automatico e riassume la tensione di uscita e così via.
Progettazione e configurazione rigorosamente conformi alle specifiche tecniche per apparecchiature di giunzione fotovoltaica CGC/GF 037:2014.
Fornire agli utenti prodotti per sistemi fotovoltaici sicuri, brevi, belli e applicabili.
Il prodotto adotta il tipo a parete per esterni, che si adatta all'ambiente difficile. Oltre ai componenti principali, l'altro può essere personalizzato in base alle esigenze degli utenti.
| Nome | ZC-24 |
| Tensione CC massima del sistema | 1000 |
| Corrente di ingresso massima per ogni stringa | 15A |
| Stringhe di input massime | 24 |
| Massima corrente di commutazione in uscita | 400A |
| Numero di inverter MPPT | N |
| Numero di stringhe di output | 1 |
| Categoria di prova | ‖ grado di protezione |
| Corrente di scarica nominale | 20ka |
| Corrente di scarica massima | 40k |
| Livello di protezione della tensione | 3,8 kv |
| Tensione massima continuativa Uc | 1050A |
| polacchi | 3P |
| Caratteristica della struttura | Modulo plug-push |
| Grado di protezione | IP65 |
| Interruttore di uscita | Interruttore di isolamento CC (standard)/circuito CC |
| DC MC4/DC FUSE/Surge Protector DC | Standard |
| Modulo di monitoraggio/Diodo di prevenzione | Opzionale |
| Metodo di installazione | Tipo di montaggio a parete |
| temperatura di esercizio | -25ºC--+55ºC |
| Elevazione della temperatura | 2 km |
| Umidità relativa consentita | 0-95%, senza condensa |
