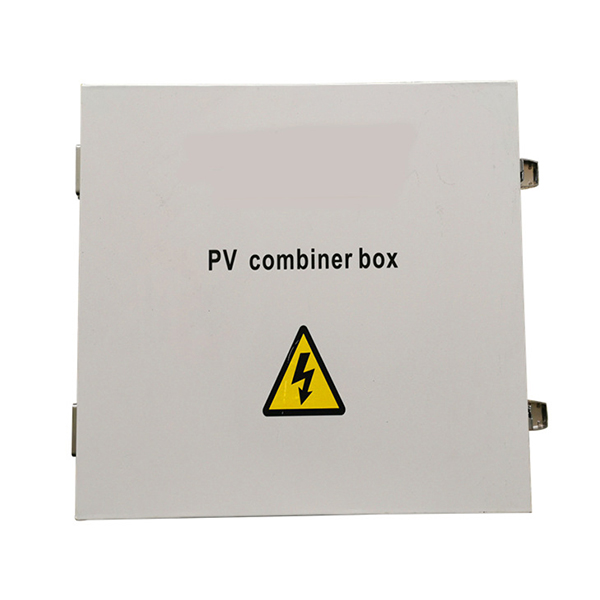

Scatola combinatrice CC di stringhe di array fotovoltaici
  • Scatola combinatrice CC di stringhe di array fotovoltaiciScatola combinatrice CC di stringhe di array fotovoltaici

Scatola combinatrice CC di stringhe di array fotovoltaici

L'ultimo combinatore CC per stringhe di array fotovoltaici JUER Electric® prodotto in Cina Con protezione generale come prevenzione dal contrattacco, protezione da sovracorrente, protezione da sovratensione e fulmini.

Invia richiesta

Descrizione del prodotto

Scatola combinatrice DC per stringhe di array fotovoltaici di ultima vendita con 2 anni di garanzia

Introduzione del quadro combinatore CC di stringhe di array fotovoltaici

Il quadro combinatore CC di stringhe di array fotovoltaici JUER Electric® viene utilizzato per ridurre i cavi di collegamento tra un modulo fotovoltaico e un inverter o un controller, semplificare la manutenzione, ridurre le perdite e migliorare la sicurezza e l'affidabilità del prodotto. Il combinatore fotovoltaico da noi prodotto ha tutte le funzioni di cui sopra e fornisce agli utenti una soluzione completa per i sistemi di generazione di energia fotovoltaica.

1)Due gruppi di ingressi e uscite indipendenti dell'array fotovoltaico per applicazioni flessibili con connessioni diverse

schemi;

2) Più array di ingressi FV ciascuno dei quali ha una corrente massima di 10 A;

3)Un fusibile ad alta tensione previsto per la prevenzione del contrattacco di ciascun array di ingresso FV;

4)Uno speciale dispositivo di protezione contro i fulmini ad alta tensione per il modulo fotovoltaico;

5)Uno speciale interruttore automatico ad alta tensione per il controllo dell'uscita del modulo fotovoltaico;

6)Un grado di protezione IP65 per soddisfare le esigenze di installazione esterna.

Parametri del quadro combinatore CC di stringhe di array fotovoltaici

Modello 4 modi 6 modi 8 modi 10 modi
Immettere i dati
Numero di array di input FV 4 6 8 10
Corrente massima di ciascun array di ingresso FV 10A
Utilizzare per ciascun array di ingresso FV 10A
Numero di fili di ciascun array di ingresso FV PG7,4mm²
Dati in uscita
Numero del canale di uscita 1 2
Corrente di uscita massima 40A 60A in totale (canale di uscita 30A) 80 A in totale (canale di uscita 40 A) 100 A in tutto (canale di uscita 50 A)
Numero di filo di ciascun canale di uscita PG16,8mm2 per ciascun canale di uscita PG16,10mm2 per ciascun canale di uscita PG16,10mm2 per ciascun canale di uscita PG16,12mm2 per ciascun canale di uscita
Tensione di uscita massima 800 V CC
Interruttore automatico di uscita CC Disponibile
Altri dati
Protezione IP65
Temperatura -30℃~+60℃
Peso di riferimento (peso netto/lordo) 5.3/9.3 8.4/12.9 9.5/14.3 10.8/15.6
Dimensioni dell'attrezzatura P*L*A (mm) 340*300*140 360*340*145 400*420*145
Dimensioni imballo P*L*A (mm) 450*420*245 470*450*255 530*510*255
Metodo di raffreddamento Raffreddamento naturale
Protezione contro le sovratensioni Disponibile
Numero del filo di terra ≥6mm2

Tag caldi: Combinatore CC di stringhe di array fotovoltaici, Cina, economico, sconto, ultimi venduti, produttori, fornitori
