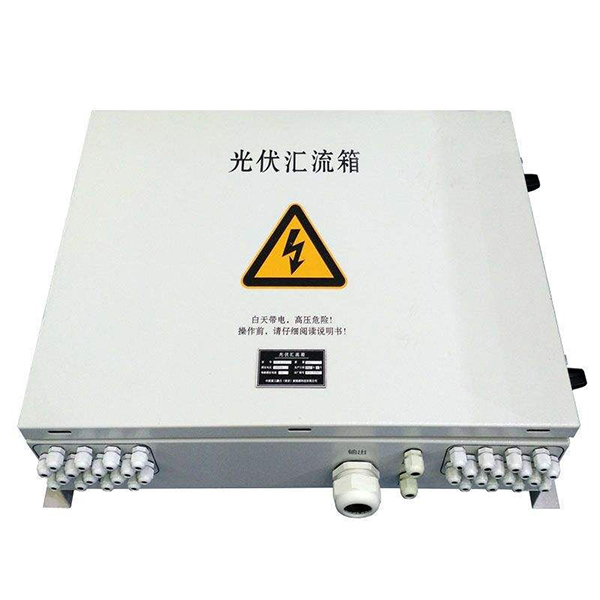

Siamo un produttore professionale di scatole di giunzione per la distribuzione solare è una scatola di combinazione fotovoltaica per il sistema solare in rete con 12 esperienze. Ci impegniamo per la qualità e l'innovazione dei nostri prodotti. La nostra fabbrica è conforme allo standard ISO 9001 e tutti i prodotti sono qualificati da Intertek con certificato CE e CB. MOQ è 1 pz.
1. Nel sistema di energia solare, al fine di ridurre la linea di collegamento, facilitare la manutenzione, ridurre le perdite, ottimizzare la struttura del sistema, migliorare la sicurezza e l'affidabilità degli articoli, di solito è necessaria la scatola del combinatore FV tra i pannelli solari e l'inverter.
2. Tranne la funzione di giunzione FV, la scatola del combinatore del PC dovrebbe anche avere la prevenzione della corrente inversa, la protezione da sovracorrente, la protezione da sovratensione, la protezione dai fulmini, ecc. Una serie di funzioni di protezione perfette, nel frattempo, controllando lo stato di funzionamento, la corrente, la tensione e alimentazione dopo la giunzione, stato dello scaricatore, raccolta dello stato dell'interruttore CC e rilevamento dell'arco, rilevamento delle perdite (opzionale) e così via.
3. Il box combinatore fotovoltaico che produciamo è dotato di tutte le funzioni sopra menzionate, configurazione con inverter solare on-grid/off-grid per costituire un set completo di sistemi di energia solare.
4. Quando si sceglie la scatola del combinatore FV, in base all'intervallo di tensione cc in ingresso e alla potenza di uscita dell'inverter, una certa quantità di pannelli sarà collegata in serie come una stringa, alcune stringhe in parallelo si collegheranno alla scatola del combinatore FV per la giunzione, tramite comando dell'interruttore e protezione dello scaricatore, quindi alimentazione all'inverter.
1. Conforme a CGC/GF002:2010, specifiche tecniche della scatola di giunzione dell'array FV
2. È consentito collegare un massimo di 24 pannelli di stringhe, la tensione nominale di ciascuna stringa è 10A, massimo 15A
3. La corrente di uscita totale è 250A, la tensione massima è 1000Vdc
4. Per ogni stringa, protezione fusibile ad alta tensione e protezione anti-connessione.
5. Dotato di protezione per scaricatore di alta tensione FV
6. L'interruttore automatico ad alta tensione FV controlla l'uscita, DC1200V resistente alla pressione, la corrente di fusione è opzionale
7. In linea con l'installazione all'aperto, classe di protezione IP65
8. Isolare la porta RS485 utilizzata per la comunicazione dati remota, supportare il protocollo MODBUS-RTU.
9. Funzione di allarme di protezione completa integrata, non solo la varietà di parametri di allarme è programmabile, ma anche ogni funzione di allarme può essere impostata su "On" o "Off)
10. In tempo reale l'arco dannoso nel circuito CC, una volta che c'è l'arco dannoso, un allarme funzionerà e farà scattare direttamente l'interruttore di scatto e interromperà il circuito di guasto, di conseguenza, prevenendo il disastro del fuoco, ecc. Dall'arco.
Modello | CSPVB/24-1 |
parametro elettrico | |
Tensione CC massima del sistema | 1000V 1000 |
Corrente di ingresso massima per ogni stringa | 15A |
Stringhe di input massime | 24 |
Massima corrente di commutazione in uscita | 360A |
MPPT massimo inverter | N |
Numero di stringhe di output | 1 |
Protezione contro i fulmini | |
Categoria di prova | Protezione di grado 2 |
Corrente di scarica nominale | 20kA |
Corrente di scarica massima | 40kA |
Livello di protezione della tensione | 3,8 kV |
Tensione massima continuativa Uc | 1050V |
polacchi | 3P |
Caratteristica della struttura | Modulo plug-push |
Sistema | |
Grado di protezione | IP65 |
Dimensioni del terminale impermeabile di ingresso | PG9/PG11 |
Dimensioni del terminale impermeabile in uscita | PG21~PG29 |
Interruttore di uscita | Interruttore CC (standard)/ Sezionatore DC (opzionale) |
Connettori impermeabili MC4R | Standard |
Fusibile CC FV | Standard |
Protezione contro le sovratensioni fotovoltaiche | Standard |
Modulo di monitoraggio (opzionale) | Rileva la corrente di ciascun canale, la tensione del bus, lo stato dell'interruttore automatico e del parafulmine, la temperatura della scatola |
Alimentazione ausiliaria | Alimentazione ausiliaria: AC85V~265V /DC24V(±10%)/DC200V~1000V |
Modalità/protocollo di comunicazione (opzionale) | Bus RS485/protocollo MODBUS-RTU standard |
Funzione Prevent-Reverse (opzionale) | Può essere dotato di un diodo prevent-reverse modularizzato e incapsulato |
Materiale della scatola | Acciaio zincato a caldo/acciaio inossidabile/lamiera laminata a freddo |
Metodo di installazione | Tipo di montaggio a parete |
temperatura di esercizio | -40°C ~ + 85°C |
Altitudine | 4 km |
Umidità relativa consentita | 0-95%, nessuna condensa nessun gas corrosivo |
Parametro meccanico |
|
Larghezza x Altezza x Profondità (mm) |
850x500x200 |
