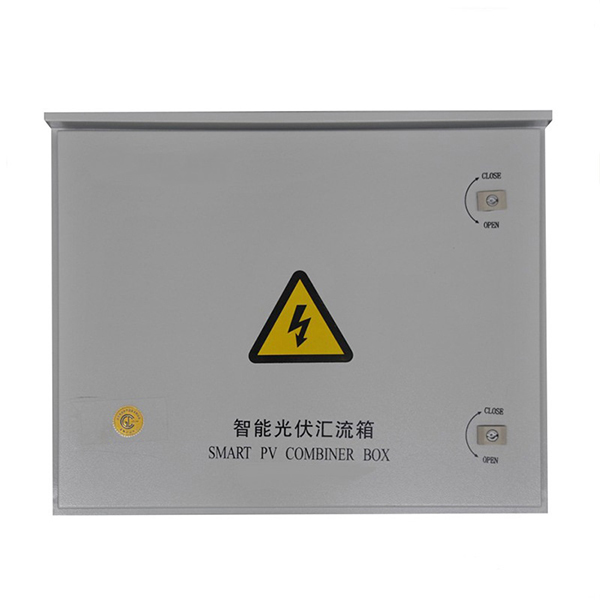

La scatola del combinatore FV viene utilizzata per riunire la corrente CC in uscita dell'array FV. Unirà gli stessi pannelli solari che in serie per formare un PV Array, supportando l'uso di inverter fotovoltaici connessi alla rete, in modo da costituire un sistema fotovoltaico completo, con la rete elettrica della città.
Nel sistema solare fotovoltaico, array solari fotovoltaici per ridurre la connessione tra l'inverter, in base alle caratteristiche dei sistemi fotovoltaici, la tecnologia Tress ha sviluppato indipendentemente la scatola di combinazione PV XYH-CB, con l'azienda di prodotti inverter fotovoltaici per abbinare la composizione del completo Soluzioni per impianti fotovoltaici, che semplificano notevolmente il processo di cablaggio, mentre l'inverter può funzionare sotto protezione.
Box combinatore per la raccolta dell'array solare fotovoltaico emette la corrente continua, l'utente può collegare un numero, le stesse specifiche dei pannelli fotovoltaici in serie per formare un array fotovoltaico, e quindi un numero di array fotovoltaici collegati in parallelo al TLS-CB scatola di combinazione di serie, dopodiché, l'uscita passa attraverso l'interruttore di circuito CC e l'inverter fotovoltaico che supporta l'uso di, in modo da costituire un sistema completo di generazione di energia fotovoltaica, realizzazione e alimentazione della rete.
*Accesso simultaneo a più array fotovoltaici; ogni canale corrente fino a 10A; per soddisfare le esigenze dei diversi utenti.
* Con affidabile, protezione contro l'illuminazione e contro le sovratensioni, dispositivo di protezione contro l'illuminazione ad alta tensione CC solare fotovoltaico, il tutto con funzione di protezione contro i fulmini da dubbio positivo negativo.
* Ingresso di tensione CC ad ampio raggio; Interruttore automatico ad alta tensione DC con campo di pressione professionale di 200~900Vdc, sicuro e affidabile.
*6 gruppi possono accedere contemporaneamente all'array FV.
*La porta ha una resistenza all'acqua.
*DC con fusibili ad alta tensione e interruttori automatici erano due dispositivi di sicurezza.
*Ogni array può essere un monitoraggio della corrente opzionale su ciascun canale della misurazione e del monitoraggio della corrente.
*Struttura della parete con grado di protezione antipioggia per esterni fino a IP65, per soddisfare i requisiti dell'applicazione per l'installazione all'aperto.
*Installazione e manutenzione semplici, convenienti, di lunga durata.
| MAX.Tensione in ingresso | DC1000V | ||||||
| Ingresso | 4 | 6 | 8 | 12 | 16 | 24 | 36 |
| Corrente (A) | 15A | ||||||
| DIODO | 25A DC1000V | ||||||
| SPD | UC1000V IMAX40KA IN20KA UPâ2.5KV | ||||||
| FUSIBILE | 15A | ||||||
| MCB | 50A | 60A | 100A | 120A | 160A | 240A | 360A |
| Connettore | Connettore impermeabile | ||||||
| Grado di protezione | IP65 | ||||||
| Intervallo di temperatura di funzionamento | -25~+75(ºC) | ||||||
| Umidità relativa | 0~99% | ||||||
| Altitudine | â5500 (m) | ||||||
