Come produzione professionale, vorremmo fornire agli utenti una scatola di combinatore di sistemi di energia ZHECHI Electric® Sicuro, bello, bello e applicabile.

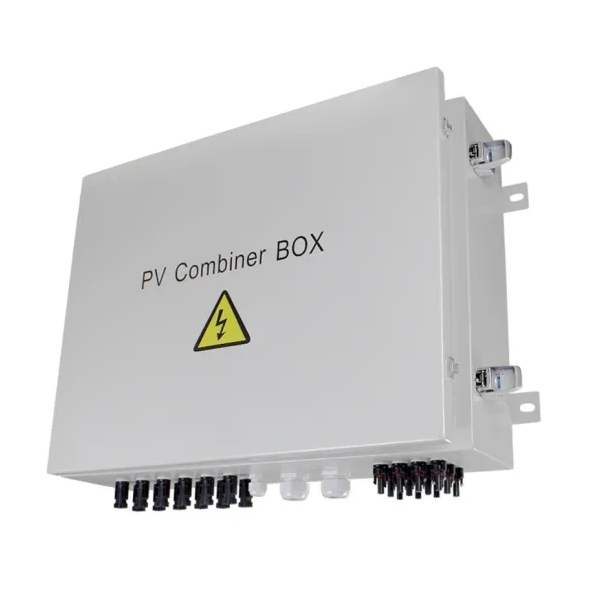

La scatola del combinatore del sistema di energia solare ZHECHI Electric® è adatta per l'inverter (tensione massima di ingresso DC1000V, canale di ingresso a 4pv, 1 canale di uscita, inverter MPPT singolo). Il corpo a scatola è realizzato con materiali ingegneristici in PVC, con test per il ritardante del fuoco, aumento della temperatura, antifurto, anti -ultravioletto e altri test.
Grado di protezione IP65.
● Alta affidabilità
Con fusibile DC
Con dispositivo di protezione da sovratensione DC
Con interruttore a circuito CC o interruttore di isolamento del carico CC.
● Forte adattabilità
IP65 Desigh, impermeabile, anti polvere e antiraraviolet.
Test rigoroso per temperatura alta e bassa, utilizzato ampiamente/
La semplice installazione, il cablaggio del sistema semplificato, il comodo cablaggio.
Il corpo in scatola è realizzato in acciaio a freddo e altri materiali metallici.
● Configurazione flessibile
Utilizzato per moduli solari in silicio a cristallo singolo, moduli solari di silicio policristallino, moduli solari a film sottile. Valutazione di corrente del fusibile fotovoltaico, interruttore Cicuit, interruttore di isolamento del carico.
| Nome | ZSGF-PV12/1 | |
| Parametro elettrico | ||
| Tensione CC massima del sistema | / | 1000 |
| Corrente di ingresso massima per ogni stringa | 10a | |
| Valutazione del fusibile DC | 15a | |
| N. di array di input/output | 3 | |
| Numero di stringhe iutput | 12 | |
| Numero di stringhe di output | 1 | |
| Diametro massimo di ciascun cavo di ingresso (mm) | 10 mm | |
| Diametro massimo di ciascun cavo di ingresso (mm) | 40 mm | |
| Interfaccia di comunicazione | RS485 Modbus | |
| Livello di protezione della tensione | 2.8kv | 3.8kv |
| Massimo funzionamento continuo tensione uc |
630v | 1050v |
| Poli | / | / |
| Caratteristica della struttura | ||
| Sistema | ||
| Grado di protezione | IP65 | |
|
Mini interruttore |
SM1-225/4P/DC1000V | |
| Connettori impermeabili SMC4 | Standard | |
| Fuse PV DC | Standard | |
| Sporgenza di sovratensione in PV | SUP4-S40/3PDC1000V | |
| Modulo di monitoraggio | / | |
| Prevenire il diodo | / | |
| Materiale in scatola | Scatola in acciaio a freddo | |
| Metodo di installazione | Tipo di montaggio a parete | |
| Temperatura operativa | –25 ℃ ~+70 ℃ | |
| Elevazione della temperatura | 2 km | |
| Umidità relativa consentita | 0-95%, nessuna condensa | |
| Flame Retardance Comform su IEC60695-2-11, Ulsubject a 94V-2 | ||
| Larghezza*alta*profondità (mm) | 640*450*180 | |
