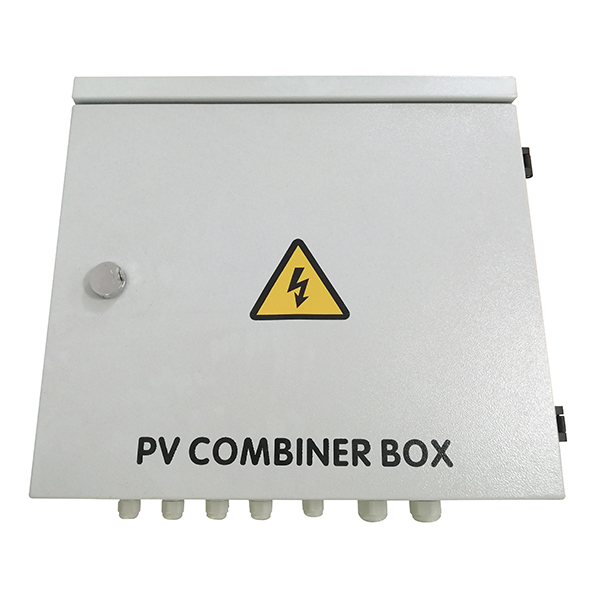

La scatola del combinatore CC impermeabile Ip65 solare è adatta per inverter (tensione di ingresso MAX DC550V / DC1000V, canale di ingresso 8PV, canale di uscita 6, inverter MPPT singolo).
Il corpo della scatola del combinatore CC impermeabile Solar Ip65 è realizzato con materiali tecnici in PVC, con test per ignifugo, aumento della temperatura, antiurto, anti-ultravioletto e altri test. Grado di protezione IP65.
Progettazione e configurazione rigorosamente conformi alle "Specifiche tecniche per apparecchiature di giunzione fotovoltaiche" CGC/GF 037:2014.
Fornire agli utenti prodotti per sistemi fotovoltaici sicuri, brevi, belli e applicabili.
| Nome | ZCGF-PV | |
| Tensione CC massima del sistema | 550 | 1000 |
| Corrente di ingresso massima per ogni stringa | 15A | |
| Stringhe di input massime | 4 | |
| Massima corrente di commutazione in uscita | 20A/32A | |
| Numero di inverter MPPT | 2 | |
| Numero di stringhe di output | 2 | |
| Categoria di prova | ‖ grado di protezione | |
| Corrente di scarica nominale | 20ka | |
| Corrente di scarica massima | 40k | |
| Livello di protezione della tensione | 2,8 kv | 3,8 kv |
| Tensione massima continuativa Uc | 630V | 1050V |
| polacchi | 2P | 3P |
| Caratteristica della struttura | Modulo plug-push | |
| Grado di protezione | IP65 | |
| Interruttore di uscita | Interruttore di isolamento CC (standard)/interruttore di circuito CC (opzionale) | |
| Connettori SMC4/fusibile cc/protettore di sovratensione cc | Standard | |
| Modulo di monitoraggio/Diodo di prevenzione | Opzionale | |
| Materiale della scatola | Plastica | |
| Metodo di installazione | Tipo di montaggio a parete | |
| Temperatura di esercizio | -25℃--+55℃ | |
| Elevazione della temperatura | 2 km | |
| Umidità relativa consentita | 0-95%, senza condensa | |
