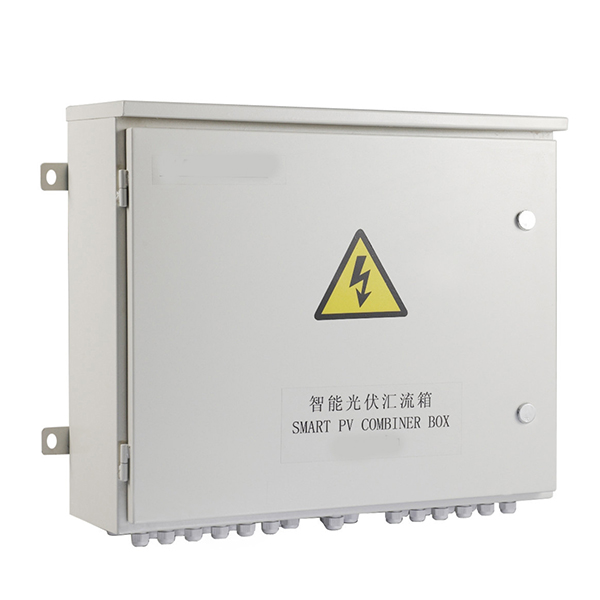

Scatola di giunzione solare FV a una scatola di giunzione, che è un armadio elettrico che unisce in modo sicuro più fili e cavi attraverso varie porte di ingresso. Una scatola di collegamento solare combina l'uscita di numerose stringhe di moduli fotovoltaici per il collegamento all'inverter.
Scatola di giunzione solare PV: Combinatore solare + scatola PV elettronica 2 IN 1 CA Tempo di consegna: 7-10 giorni Origine del prodotto: GUANGDONG, CINA Porto di spedizione: SHENZHEN o GUANGZHOU Pagamento porto: T/T, Western Union, PayPal, L/C irrevocabile a vista MOQ: 1 Set Descrizione del prodotto Nel sistema di pompaggio solare, al fine di ridurre la connessione tra l'array solare fotovoltaico e l'inverter, migliorare l'affidabilità del sistema e facilitare l'installazione e la manutenzione del sistema, è generalmente necessario per aggiungere una scatola di collegamento tra l'array solare fotovoltaico e l'inverter. Moduli fotovoltaici e inverter. Gli utenti possono collegare in serie un certo numero di celle fotovoltaiche della stessa specifica per formare una serie di celle fotovoltaiche, quindi collegare più celle fotovoltaiche in serie alla scatola di collegamento. Dopo che la corrente è stata raccolta dallo scaricatore fotovoltaico, il convertitore fotovoltaico può essere inviato al convertitore fotovoltaico attraverso lo scaricatore e l'interruttore per formare un set completo di inverter fotovoltaici.
â—† Interruttori DC e interruttori AC integrati per sistemi di pompaggio solari ibridi
â—† Protezione contro le sovratensioni
â—† Canali di raffreddamento multipli
â—† Grado di protezione IP65, utilizzabile in sicurezza all'aperto.
â—†Il montaggio a parete del backplane è facile da installare e mantenere.
â—†Modulo anti-inversione per prevenire danni alle apparecchiature di back-end causati dalla connessione del polo negativo e positivo
| Modello | ZCL1+2 | ZCH3+2 | ZCH3+4 | ZCH3+6 | ZCH3+8 |
| INGRESSO SOLARE | |||||
| Coppie di ingressi solari (+, -) | 2 | 2 | 4 | 6 | 8 |
| Corrente massima di ingresso di ciascuna stringa | 15A | 15A | 15A | 15A | 15A |
| Ogni corrente del fusibile di stringa | 15A | 15A | 15A | 15A | 15A |
| Coppie di uscita (+,-) | 1 | 1 | 1 | 1 | 1 |
| Corrente dell'interruttore CC | 32A | 32A | 63A | 100A | 160A |
| Tensione massima di ingresso solare | DC500V | DC1000V | DC1000V | DC1000V | DC1000V |
| Protezione contro le sovratensioni CC | sì | sì | sì | sì | sì |
| Corrente di uscita CC massima | 30A | 30A | 60A | 90A | 120A |
| INGRESSO CA | |||||
| Tensione di ingresso CA | monofase 220~240V | trifase 380~440V | trifase 380~440V | trifase 380~440V | trifase 380~440V |
| Corrente di ingresso CA massima | Monofase 32A | trifase 32A | trifase 63A | trifase 100A | trifase 100A |
| Protezione contro le sovratensioni CA | sì | sì | sì | sì | sì |
| Corrente massima in uscita CA | Monofase 32A | trifase 32A | trifase 63A | trifase 100A | trifase 100A |
| Classe di protezione | IP65 | IP65 | IP65 | IP65 | IP65 |
| Temperatura di funzionamento | ~20 a 50 | ~20 a 50 | ~20 a 50 | ~20 a 50 | ~20 a 50 |
| Dimensione netta (millimetro) | 440*380*170 | 440*380*170 | 440*380*170 | 528*456*204 | 528*456*204 |
