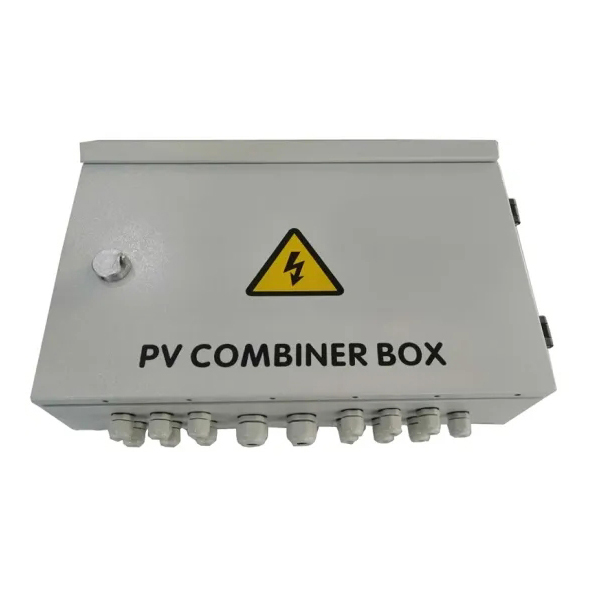

Box combinatore solare CC per array fotovoltaici a una scatola di giunzione, che è un armadio elettrico che unisce in modo sicuro più fili e cavi attraverso varie porte di ingresso. Una scatola di collegamento solare combina l'uscita di numerose stringhe di moduli fotovoltaici per il collegamento all'inverter.
Array fotovoltaico DC Solar Combiner Box bus di ingresso sintetico DC di 8 componenti fotovoltaici a 1 uscita. Ogni canale è con un fusibile. Il lato di uscita è dotato di protezione contro i fulmini e interruttore automatico. Semplifica notevolmente il cablaggio in ingresso dell'armadio di distribuzione dell'alimentazione CC e dell'inverter. Realizza protezione contro i fulmini, protezione da cortocircuito e protezione da messa a terra. Box combinatore fotovoltaico diviso in due tipologie: box intrlligent e box non intelligente. Il combinatore fotovoltaico intelligente è dotato di un'unità di monitoraggio, quindi rileva la corrente di ingresso di ciascuna stringa, rileva la temperatura interna, rileva lo stato di protezione contro i fulmini, rileva lo stato dell'interruttore automatico e riassume la tensione di uscita e così via.
Progettazione e configurazione rigorosamente conformi alle specifiche tecniche per la scatola del combinatore solare CC per array fotovoltaici CGC/GF 037:2014.
Nome | ZC-PV12/1 |
Tensione CC massima del sistema | 1000 |
Corrente di ingresso massima per ogni stringa | 15A |
Stringhe di input massime | 12 |
Massima corrente di commutazione in uscita | 160A |
Numero di inverter MPPT | N |
Numero di stringhe di output | 1 |
Categoria di prova | ‖ grado di protezione |
Corrente di scarica nominale | 20ka |
Corrente di scarica massima | 40k |
Livello di protezione della tensione | 3,8 kv |
Tensione massima continuativa Uc | 1050V |
polacchi | 3P |
Caratteristica della struttura | Modulo plug-push |
Grado di protezione | IP65 |
Interruttore di uscita | Interruttore di isolamento CC (standard)/interruttore di circuito CC (opzionale) |
Connettori SMC4/fusibile cc/protettore di sovratensione cc | Standard |
Modulo di monitoraggio/Diodo di prevenzione | Opzionale |
Materiale della scatola | Metallo |
Metodo di installazione | Tipo di montaggio a parete |
temperatura di esercizio | -25℃--+55℃ |
Elevazione della temperatura | 2 km |
Umidità relativa consentita | 0-95%, senza condensa |
Fornire agli utenti prodotti per sistemi fotovoltaici sicuri, brevi, belli e applicabili.
La scatola del combinatore solare CC per array fotovoltaici adotta il tipo a parete per esterni, che si adatta all'ambiente difficile. Oltre ai componenti principali, l'altro può essere personalizzato in base alle esigenze degli utenti.
