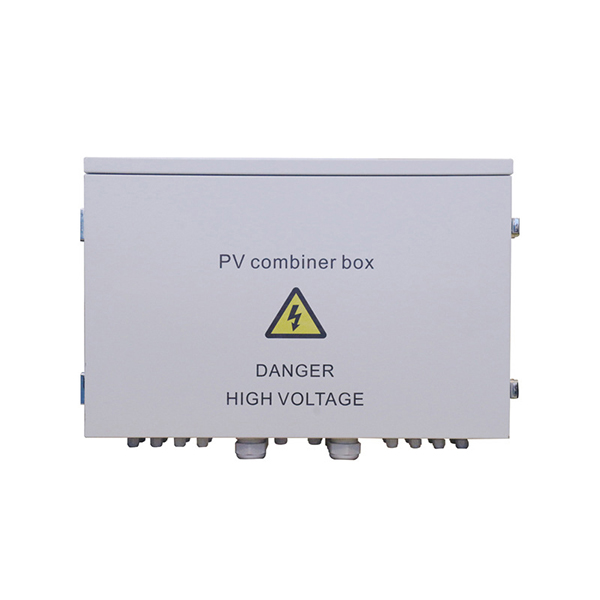

Scatola di distribuzione CC per energia solare esterna PV Fino a 24 componenti della batteria fotovoltaica sul bus di ingresso CC sintetico 1 uscita è scatola di giunzione fotovoltaica CLBDHL-24, ogni canale è dotato di un fusibile, l'esterno è dotato di un fusibile, l'uscita è dotata di protezione contro i fulmini e interruttore, semplificano il cablaggio di ingresso dell'armadio di distribuzione dell'alimentazione CC e dell'inverter, fornisce protezione contro i fulmini, protezione da cortocircuito e protezione della messa a terra.
La scatola di giunzione è divisa in due tipi: intelligente e non intelligente. Caricamento interno della scatola di giunzione fotovoltaica intelligente. Bus che monitora la corrente di ingresso di ciascuna stringa FV, la tensione di uscita riepilogativa, lo stato del dispositivo di protezione contro i fulmini e lo stato dell'interruttore automatico. L'interno del layout del dispositivo disposizione concisa, ordinata e ragionevole dei cavi, alta affidabilità, semplice manutenzione. Installazione del tipo a parete esterna, per adattarsi a tutti i tipi di cattivo ambiente. Oltre al materiale standard e alle dimensioni possono essere personalizzati in base alle esigenze dell'utente.
Il grado di produzione della scatola di giunzione raggiunge IP65, in grado di soddisfare i requisiti di un armadio sigillato montato a parete per esterni.
Per soddisfare l'accesso simultaneo a più pacchi batteria solari, ciascuno è un terminale positivo e negativo collegato alla strada per un filo fusibile dedicato.
L'uso del fusibile in corrente continua ad alta tensione speciale fotovoltaico per proteggere contemporaneamente i poli positivo e negativo.
L'uso di un dispositivo di protezione contro i fulmini ad alta tensione speciale fotovoltaico può incontrare il polo positivo a terra, il polo negativo a terra, la tensione di lavoro a DC 1500v.
Il bus può accedere alla tensione a circuito aperto del gruppo di batterie solari più grande (tensione CC massima) superiore a 1500 V (incluso 1500 V).
Il modulo di controllo del bus utilizza prestazioni affidabili del componente Honeywell HoLZER (sensore DC CT) su ciascuna stringa pv stradale di monitoraggio della corrente. Localizzazione dell'allarme e del guasto locale e tramite la comunicazione della serie RS485.
È possibile realizzare la misurazione indipendente della quantità attuale di array FV.
L'analisi della corrente, il guasto della protezione contro i fulmini.
La scatola di giunzione e il modulo di controllo possono misurare la tensione dell'array fotovoltaico. Misurazione della temperatura della piastra della batteria del parafulmine e monitoraggio dello stato del medaglione in uscita.
Con la parte di interfaccia esterna della protezione contro i fulmini.
Può ricevere i parametri del dispositivo di monitoraggio locale per il download, l'analisi e l'elaborazione.
12. L'alimentazione di comunicazione del bus può essere selezionata dall'alimentatore esterno o dal bus stesso fornisce alimentazione, il sito non può essere utilizzato per il cablaggio dell'alimentazione.
