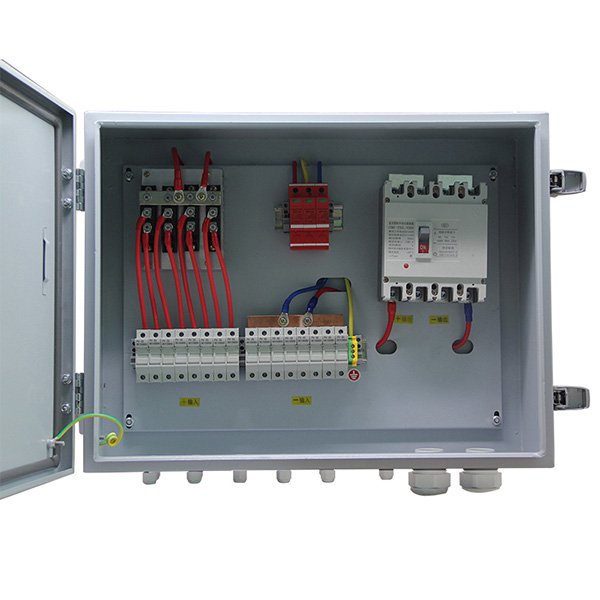

La scatola di combinatori di stringhe di schiera solare DC Juer Electric® DC che è a basso prezzo e fornisce campione gratuito a una scatola di giunzione, che è un involucro elettrico che unisce in modo sicuro più cavi e cavi attraverso varie porte di entrata. Una scatola di combinatore solare combina l'output di numerose stringhe di moduli fotovoltaici per la connessione all'inverter.
La scatola di combinatori di stringhe per corda solare Juer Electric® DC con protezione complessiva come prevenzione del contrattacco, protezione da sovracorrente, protezione da sovratensione e prevenzione dei fulmini, le scatole di combinatore fotovoltaico vengono utilizzate per ridurre i fili di collegamento tra un modulo fotovoltaico e un inverter o un controller, semplificare la manutenzione, ridurre la perdita e migliorare la sicurezza del prodotto. La scatola del combinatore fotovoltaico prodotta da noi ha tutte le funzioni sopra e fornisce agli utenti una soluzione completa per i sistemi di generazione di energia fotovoltaica.
1） Due gruppi di ingresso e output per array PV indipendenti per applicazioni flessibili in diversi schemi di connessione;
2) array di ingressi più fotovoltaici ciascuno dei quali ha una corrente massima di 10a;
3) un fusibile ad alta tensione previsto per la prevenzione del contrattacco di ciascun array di ingresso fotovoltaico;
4) uno speciale dispositivo di protezione da fulmini ad alta tensione per il modulo fotovoltaico;
5) uno speciale interruttore ad alta tensione per il controllo di uscita del modulo fotovoltaico;
6) Un grado di protezione di IP65 per soddisfare la necessità di installazione all'aperto.
| Modello | Zc4t | Zc6t | Zc8t | ZC10T |
| Dati di input | ||||
| Numero di array di input fotovoltaici | 4 | 6 | 8 | 10 |
| Currrent massimo di ciascun array di input fotovoltaico | 10a | |||
| Puse per ogni array di input fotovoltaico | 10a | |||
| Numero filo di ciascun array di ingresso fotovoltaico | PG7,4mm² | |||
| Dati di output | ||||
| Numero di canale di output | 1 | 2 | ||
| Corrente di uscita massima | 40a | 60A in tutto (canale di output 30A) | 80A in tutto (canale di output 40A) | 100A in tutto (canale di output 50A) |
| Numero filo di ciascun canale di uscita | PG16,8mm2 per ciascun canale di output | PG16,10mm2 per ciascun canale di output | PG16,10mm2 per ciascun canale di output | PG16,12mm2 per ciascun canale di uscita |
| Tensione massima di uscita | 800vdc | |||
| Interruttore di uscita cc | Disponibile | |||
| Altri dati | ||||
| Protezione | IP65 | |||
| Temperatura | -30 ℃ ~+60 ℃ | |||
| Peso di riferimento (peso netto/lordo) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Dimensione dell'attrezzatura D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| L'imballaggio Dimension D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Metodo di raffreddamento | Raffreddamento naturale | |||
| Protezione da sovratensione | Disponibile | |||
| Numero di filo di terra | ≥6mm2 | |||
