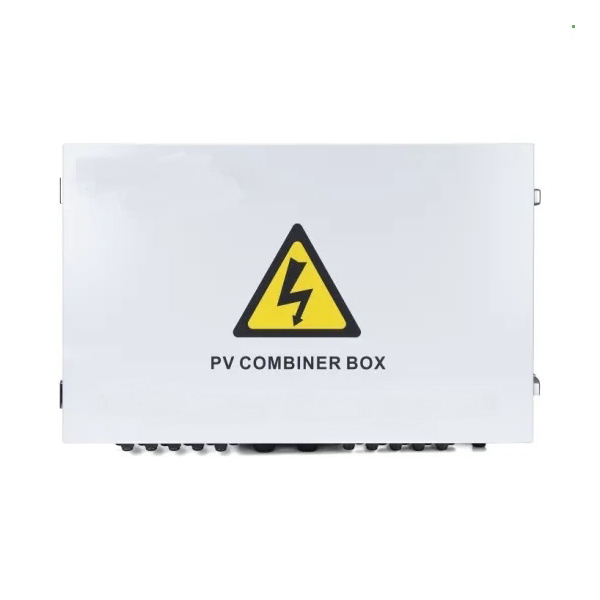

Combinatore fotovoltaico impermeabile a 8 stringhe a una scatola di giunzione, che è un armadio elettrico che unisce in modo sicuro più fili e cavi attraverso varie porte di ingresso. Una scatola di collegamento solare combina l'uscita di numerose stringhe di moduli fotovoltaici per il collegamento all'inverter.
8 stringhe impermeabile solare fotovoltaico CC Combiner Box bus ingresso CC sintetico di 24 componenti fotovoltaici a 1 uscita. Ciascun canale della scatola di collegamento solare PV DC impermeabile a 8 stringhe è dotato di un fusibile. Semplifica notevolmente il cablaggio in ingresso dell'armadio di distribuzione dell'alimentazione CC e dell'inverter. Realizza protezione contro i fulmini, protezione da cortocircuito e protezione da messa a terra. Box combinatore fotovoltaico diviso in due tipologie: box intrlligent e box non intelligente. Il combinatore fotovoltaico intelligente è dotato di un'unità di monitoraggio, quindi rileva la corrente di ingresso di ciascuna stringa, rileva la temperatura interna, rileva lo stato di protezione contro i fulmini, rileva lo stato dell'interruttore automatico e riassume la tensione di uscita e così via.
Progettazione e configurazione rigorosamente conformi alle specifiche tecniche per apparecchiature di giunzione fotovoltaica CGC/GF 037:2014.
Fornire agli utenti prodotti per sistemi fotovoltaici sicuri, brevi, belli e applicabili.
Il prodotto adotta il tipo a parete per esterni, che si adatta all'ambiente difficile. Oltre ai componenti principali, l'altro può essere personalizzato in base alle esigenze degli utenti.
| Nome | ZC-PV8 |
| Tensione CC massima del sistema | 1000 |
| Corrente di ingresso massima per ogni stringa | 15A |
| Stringhe di input massime | 8 |
| Massima corrente di commutazione in uscita | 400A |
| Numero di inverter MPPT | N |
| Numero di stringhe di output | 1 |
| Categoria di prova | ‖ grado di protezione |
| Corrente di scarica nominale | 20ka |
| Corrente di scarica massima | 40k |
| Livello di protezione della tensione | 3,8 kv |
| Tensione massima continuativa Uc | 1050A |
| polacchi | 3P |
| Caratteristica della struttura | Modulo plug-push |
| Grado di protezione | IP65 |
| Interruttore di uscita | Interruttore di isolamento CC (standard)/circuito CC |
| DC MC4/DC FUSE/Surge Protector DC | Standard |
| Modulo di monitoraggio/Diodo di prevenzione | Opzionale |
| Metodo di installazione | Tipo di montaggio a parete |
| Temperatura di esercizio | -25ºC--+55ºC |
| Elevazione della temperatura | 2 km |
| Umidità relativa consentita | 0-95%, senza condensa |
