L'ultima scatola di combinatore solare per la protezione PV per la protezione PV per la protezione PV di vendita di due anni per la garanzia per la griglia fotovoltaica su larga scala di alimentazione di alimentazione collegata, al fine di ridurre le linee di collegamento tra i moduli fotovoltaici e l'inverter, una facile manutenzione e migliorare l'affidabilità, generalmente deve aumentare il sistema del bus DC tra moduli fotovoltaici e invertitore.

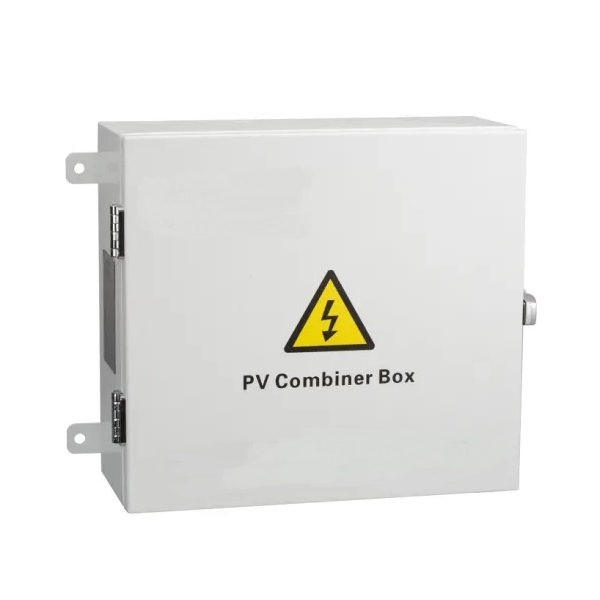

La scatola di combinatore solare per la protezione solare per protezione Surge Protector Juer Electric® che è realizzata dai produttori di cinesi è appositamente progettata per soddisfare questo requisito, può corrispondere ai prodotti inverter per comporre una soluzione completa del sistema fotovoltaico. Combiner PV Serie DK-PV, ci sono dispositivi di protezione Surge (SPD) nel terminale di uscita, che può proteggere il ritaglio di fusibili DC della scatola del combinatore fotovoltaico, l'inverter e altre apparecchiature terminali, per garantire l'intero sistema di generazione di energia fotovoltaica a lungo termine e costantemente.
+ Due gruppi di ingresso e output di array PV indipendenti per applicazioni flessibili in diversi schemi di connessione:
+ Array di input più foto fotovoldì ciascuno dei quali ha una corrente massima di L0A;
+ Un fusibile ad alta tensione previsto per la prevenzione del contrattacco di ciascun array di ingresso fotovoltaico;
+ Uno speciale dispositivo di protezione da fulmini ad alta tensione per il modulo fotovoltaico;
+ Uno speciale interruttore ad alta tensione per il controllo di uscita del modulo fotovoltaico;
+ Un grado di protezione di IP65 per soddisfare la necessità di installazione all'aperto.
| Modello | Bs4t | Bs6t | Bs8t | BS10T |
| Dati di input | ||||
| Numero di array di input fotovoltaici | 4 | 6 | 8 | 10 |
| Currrent massimo di ciascun array di input fotovoltaico | 10a | |||
| Puse per ogni array di input fotovoltaico | 10a | |||
| Numero filo di ciascun array di ingresso fotovoltaico | PG7,4mm² | |||
| Dati di output | ||||
| Numero di canale di output | 1 | 2 | ||
| Corrente di uscita massima | 40a | 60A in tutto (canale di output 30A) | 80A in tutto (canale di output 40A) | 100A in tutto (canale di output 50A) |
| Numero filo di ciascun canale di uscita | PG16,8mm2 per ciascun canale di output | PG16,10mm2 per ciascun canale di output | PG16,10mm2 per ciascun canale di output | PG16,12mm2 per ciascun canale di uscita |
| Tensione massima di uscita | 800vdc | |||
| Interruttore di uscita cc | Disponibile | |||
| Altri dati | ||||
| Protezione | IP65 | |||
| Temperatura | -30 ℃ ~+60 ℃ | |||
| Peso di riferimento (peso netto/lordo) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Dimensione dell'attrezzatura D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| L'imballaggio Dimension D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Metodo di raffreddamento | Raffreddamento naturale | |||
| Protezione da sovratensione | Disponibile | |||
| Numero di filo di terra | ≥6mm2 | |||
