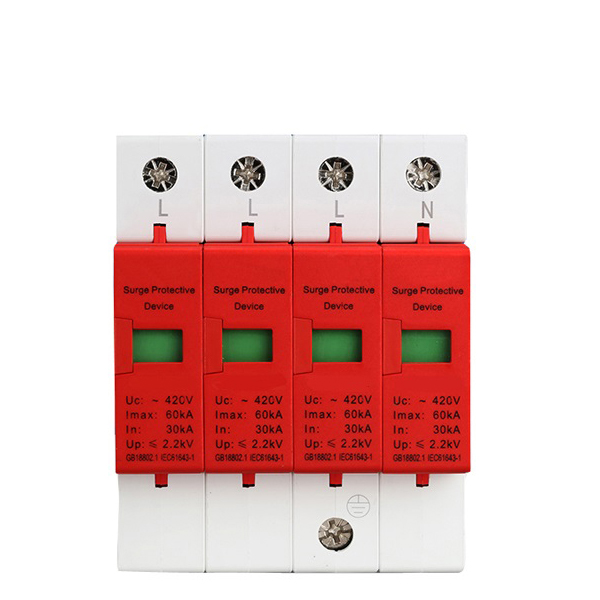

La protezione contro i fulmini del dispositivo di protezione contro le sovratensioni SPD da 1500 V JUER Electric® dalla Cina (di seguito denominata SPD) è adatta per CA 50/60 Hz, tensione nominale fino a 380 V IT, TT, TN-C, TN-S, TN- C-S e altri sistemi di alimentazione, proteggono dagli effetti diretti e indiretti dei fulmini o da altri transitori. Valori elettrici: CC 1500 V.
Proteggere l'impianto elettrico e le apparecchiature elettriche sotto carico dai tuoni e dalle sovratensioni istantanee
Numero di poli: 2
Valori elettrici: CC 1500 V
20-40KA
SU<3,2KV
nt progettazione SPD per sovratensione secondo lo standard GB18802.1/IEC61643-1.
| Tensione nominale | E | 1500 V CC | |
| Max. continua c.c. voltaggio | Uc pv | 1060 V CC | |
| Modalità di protezione | CM/DM | ||
| Corrente di scarica massima (8/20μs) | Imax | 40kA | |
| Corrente di scarica nominale (8/20μs) | In | 20kA | |
| Livello di protezione della tensione CM/DM a In | Su | ≤3,2kV | |
| Resistenza di isolamento | Risol | >102MΩ | |
| Tempo di risposta | affrontare | ≤25ns | |
| Connessioni I/O | Con terminale a vite: 10-35 mm2 | ||
| Con autobus di collegamento | |||
| Montaggio | Guida simmetrica (EN50022/DIN46277-3) | ||
| Intervallo di temperatura di funzionamento | -40c~+85c | ||
| Grado di protezione | IP20 | ||
| Materiale dell'alloggiamento | UL94V0 | ||
| Indicatore di disconnessione | Indicatore meccanico | ||
| Contatto del telecomando | NO | ||
| Colore | Rosso | ||
| Resistenza di isolamento | Con terminale a vite: 10-35 mm2 | ||
| Con autobus di collegamento | |||
| Tempo di risposta | Guida simmetrica (EN50022/DIN46277-3) | ||
